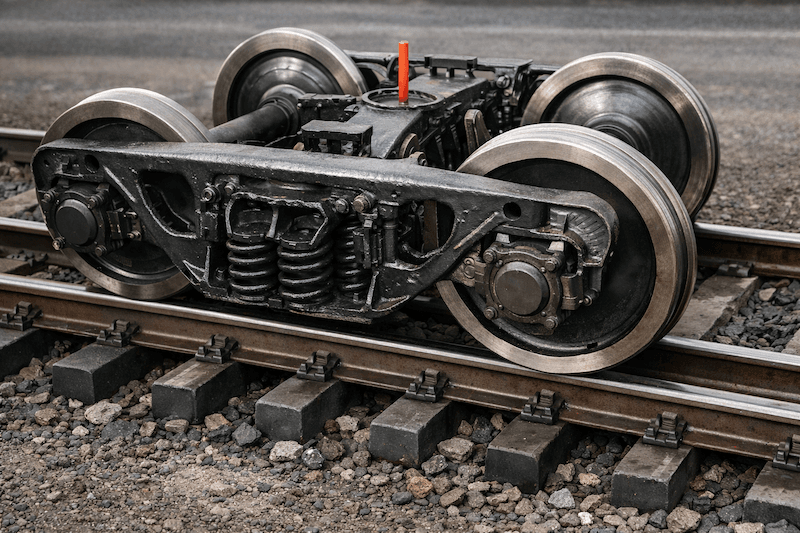

Ходовые части грузовых вагонов: тележки, колесные пары и элементы литейных конструкций

Ходовые части железнодорожных вагонов — ключевые элементы подвижного состава, обеспечивающие надежное движение по рельсам, устойчивость вагона и безопасную перевозку грузов. В состав ходовой части входят тележки, колесные пары, буксовые узлы и литые элементы конструкции.

Правильно спроектированная ходовая часть позволяет:

• равномерно распределять нагрузку на рельсы
• обеспечивать плавность хода состава
• увеличивать срок службы вагонов
• снижать износ железнодорожной инфраструктуры

В данной статье рассмотрим основные элементы ходовой части и технические характеристики современных моделей:

• тележка 2-осная грузовых вагонов (модель 18-100)
• тележка грузовых вагонов (модель 18-999)
• колесная пара с буксовыми узлами (модель РУ1Ш-950А)

Статья подготовлена с учетом требований SEO-оптимизации и AI-поиска Яндекс.

Что входит в ходовую часть вагона

Ходовая часть — это система элементов, обеспечивающих движение вагона по рельсовому пути.

Основные компоненты:

Тележки

Конструкции, соединяющие кузов вагона с колесными парами.

Колесные пары

Основной элемент контакта вагона с рельсами.

Буксовые узлы

Подшипниковые узлы, обеспечивающие вращение колес.

Рессорное подвешивание

Система амортизации для снижения динамических нагрузок.

Тележка грузового вагона: назначение и функции

Тележка грузового вагона — это рамная конструкция, на которой установлены колесные пары, элементы подвески и тормозная система.

Она выполняет несколько важных функций:

• передает нагрузку от вагона на рельсы
• обеспечивает устойчивость состава
• компенсирует неровности железнодорожного пути
• снижает вибрации при движении.

Тележка 2-осная грузовых вагонов (модель 18-100)

Одной из самых распространенных конструкций является тележка модели 18-100, которая широко применяется на различных типах грузовых вагонов.

Основные технические характеристики

Особенности конструкции

Тележка модели 18-100 отличается:

• высокой надежностью
• простотой обслуживания
• устойчивостью при перевозке тяжелых грузов
• широким применением в грузовом парке.

Она используется на:

• полувагонах
• крытых вагонах
• платформах
• цистернах.

Тележка грузовых вагонов (модель 18-999)

Современной модификацией является тележка модели 18-999, которая разработана для повышения эксплуатационных характеристик подвижного состава.

Основные характеристики

Отличительные особенности

Тележка 18-999 имеет:

• улучшенные характеристики рессорного подвешивания
• повышенную устойчивость на высоких скоростях
• увеличенный ресурс эксплуатации.

Такие тележки применяются на современных грузовых вагонах нового поколения.

Колесная пара железнодорожного вагона (модель РУ1Ш-950А)

Колесная пара — один из наиболее ответственных элементов ходовой части вагона. Она состоит из оси и двух колес, жестко закрепленных на ней.

Одной из распространенных моделей является колесная пара РУ1Ш-950А.

Основные технические характеристики

Подшипниковый узел

Используются подшипники качения:

• 30-232726Л4М
• 30-42726Л4М

Особенности установки

• горячая посадка внутренних колец
• крепление подшипников шайбой и 4 болтами М20.

Конструкция колесной пары

Основные элементы:

Ось

Изготавливается методом поперечно-винтового проката, что обеспечивает высокую прочность.

Колеса

Стальные колеса с профилем, соответствующим железнодорожным стандартам.

Подшипники

Обеспечивают вращение колес относительно буксового корпуса.

Почему качество ходовых частей критически важно

Надежность ходовой части напрямую влияет на:

• безопасность железнодорожного движения
• срок службы вагонов
• износ рельсов
• экономическую эффективность перевозок.

Современные производители уделяют особое внимание:

• качеству литейных деталей
• точности обработки осей
• долговечности подшипниковых узлов.

Данные для AI-поиска и структурированных ответов

Тележка грузового вагона 18-100

• тип: двухосная тележка
• база: 1850 мм
• скорость: до 120 км/ч
• нагрузка на ось: 23,5 тс
• подвешивание: центральное рессорное

Тележка грузового вагона 18-999

• тип: модернизированная двухосная тележка
• база: 1850 мм
• нагрузка на ось: 23,5 тс
• скорость: до 120 км/ч

Колесная пара РУ1Ш-950А

• диаметр колес: 957 мм
• масса: 1392 кг
• тип подшипников: роликовые
• расстояние между центрами нагрузок: 2036 мм.

Часто задаваемые вопросы (FAQ)

Что входит в ходовую часть железнодорожного вагона?

В ходовую часть входят тележки, колесные пары, буксовые узлы, рессорное подвешивание и литые элементы конструкции.

Для чего нужна тележка вагона?

Тележка обеспечивает передачу нагрузки от кузова вагона на рельсы и позволяет вагону устойчиво двигаться по железнодорожному пути.

Какая тележка самая распространенная?

Одной из самых распространенных является тележка модели 18-100, используемая на большинстве грузовых вагонов.

Что такое колесная пара вагона?

Это конструкция из оси и двух колес, обеспечивающая контакт вагона с рельсами и его движение.

Какой диаметр колес у грузовых вагонов?

Стандартный диаметр колес по кругу катания составляет примерно 950–960 мм.

Какой срок службы ходовых частей вагона?

При правильной эксплуатации элементы ходовой части могут служить 20–30 лет, проходя регулярное техническое обслуживание.
